齒輪參數圖解及尺寸

網站:admin 編輯:峰茂廠家 發布日期: 2020-05-29
齒輪參數圖解及尺寸相關說明如下,供參考了解。
一、壓力角:
1、壓力角:漸開線上任一點法向壓力的方向線(即漸開線在該點的法線)和該點速度方向之間的夾角稱為該點的壓力角。
壓力角
2、下面左圖中,ak即為漸開線上K點的壓力角。由圖可知:cosak=ON/OK=rb/Rk。
3、下面右圖中,壓力角是半徑線與齒形的切線間的夾角,a為壓力角,因為a‘=a,所以α‘也是壓力角。

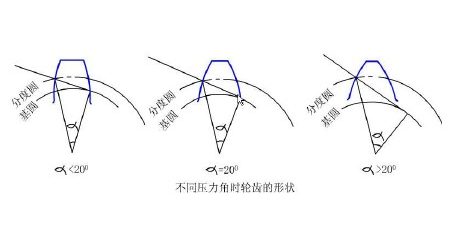

4、通常所說的齒輪壓力角指的是分度圓上的壓力角,以a表示,并規定分度圓上的壓力角的標準值,稱為標準壓力角,我國取a=20°。
各點的壓力角
5、漸開線上各點壓力角不等?;鶊A上壓力角為零,齒頂圓上壓力角最大。
齒輪基本參數圖解
二、端面:垂直于齒輪軸線的平面。
三、法面:垂直于輪齒齒線的平面。
四、齒線:齒面和分度圓柱面的交線。
五、基圓:形成漸開線的發生線在其上作純滾動的圓。
六、齒寬b:輪齒沿軸向的尺寸。
七、基準齒條:依其標準齒輪規格所切削出來的齒條。
八、節圓:兩齒輪連心線上咬合接觸點各齒輪上留下軌跡。
九、節徑:節圓直徑。
十、分度圓:在齒頂圓和齒根圓之間,規定一直徑為d的圓,作為計算齒輪各部分尺寸的基準。
分度圓的大小是由齒距和齒數決定的。
分度圓周長 dπ=mz,d= pz/π。
齒輪基本參數
十一、齒距:相鄰兩齒同側齒廓間的分度圓弧長,用p表示。
十二、模數:齒距P與π的比值,用m表示。
十三、齒根高:由分度圓到齒根圓的徑向高度,用hf表示。
十四、齒頂高:由分度圓到齒頂圓的徑向高度,用ha表示。
十五、全齒高:由齒頂圓到齒根圓的徑向高度,用h表示。
十六、頂隙:兩齒輪裝配后,兩嚙合齒沿徑向留下的空隙距離,用C表示。

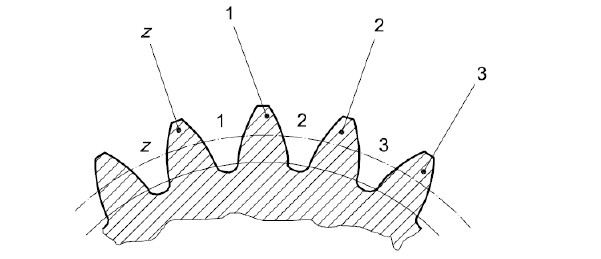

十七、齒數:從基準面看下去,若順時針測量,則齒或槽定義齒槽號為1,2..,Z為總齒數。
齒數
十八、齒面:
2種判斷—個齒面是左面還是右面的方法分別如下,對于一個齒面,不管用哪種方法,結果都是一樣的:
齒面
1、站在齒輪外面,看齒,左手即為左齒面,右手則為右齒面。
2、站在齒輪中心,看齒槽,左手即為左齒面,右手則為右齒面。
十九、法面模數:斜齒輪法面齒形的模數。法面模數(法面壓力角,等)用于齒輪制造、強度校核。
二十、端面模數:斜齒輪端面齒形的模數。端面模數(端面壓力角,等)用于結構尺寸計算。
1、對于直齒輪,端面模數 mt 和 法面模數mn的的換算公式如下:
直齒輪法面模數和端面模數換算公式
2、對于斜齒輪,端面模數 mt 和 法面模數mn的的換算公式如下:
斜齒輪法面模數和端面模數換算公式
(β:螺旋角)
